内径50ｍｍ、10A対応の標準品です。
■仕様
極数： 2～32極
電圧： AC/DC220V以下
許容電流：10A
許容回転数： 800rpm
内径/外径：50mm/110mm
環境対応：RoHS2対応
仕様
| 極数 | ⻑さ |
|---|---|
| 2 | 46 |
| 4 | 54 |
| 6 | 62 |
| 8 | 70 |
| 10 | 78 |
| 12 | 86 |
| 14 | 94 |
| 16 | 102 |
| 18 | 110 |
| 20 | 118 |
| 22 | 126 |
| 24 | 134 |
| 26 | 142 |
| 28 | 150 |
| 30 | 158 |
| 32 | 166 |

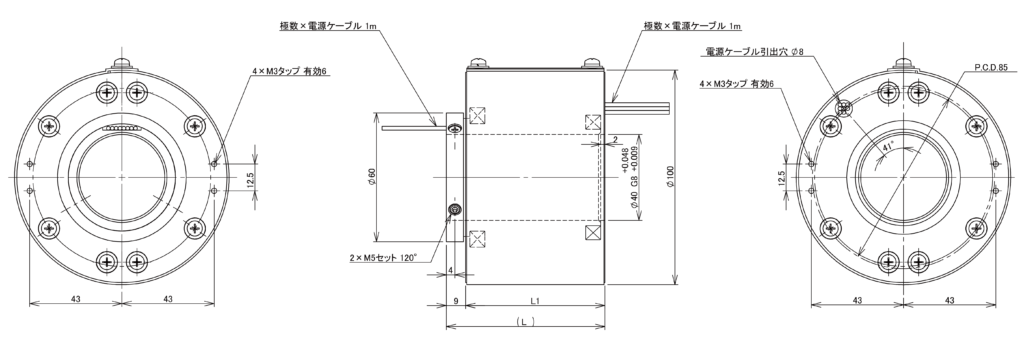

図面PDF
