内径40mm、20A対応の標準品です。
■仕様
極数: 2~24極
電圧: AC/DC220V以下
許容電流:20A
許容回転数: 800rpm
内径/外径:40mm/120mm
環境対応:RoHS2対応
仕様

極数 | ⻑さ |
---|---|
2 | 50 |
4 | 62 |
6 | 74 |
8 | 86 |
10 | 98 |
12 | 110 |
14 | 122 |
16 | 134 |
18 | 146 |
20 | 158 |
22 | 170 |
24 | 182 |

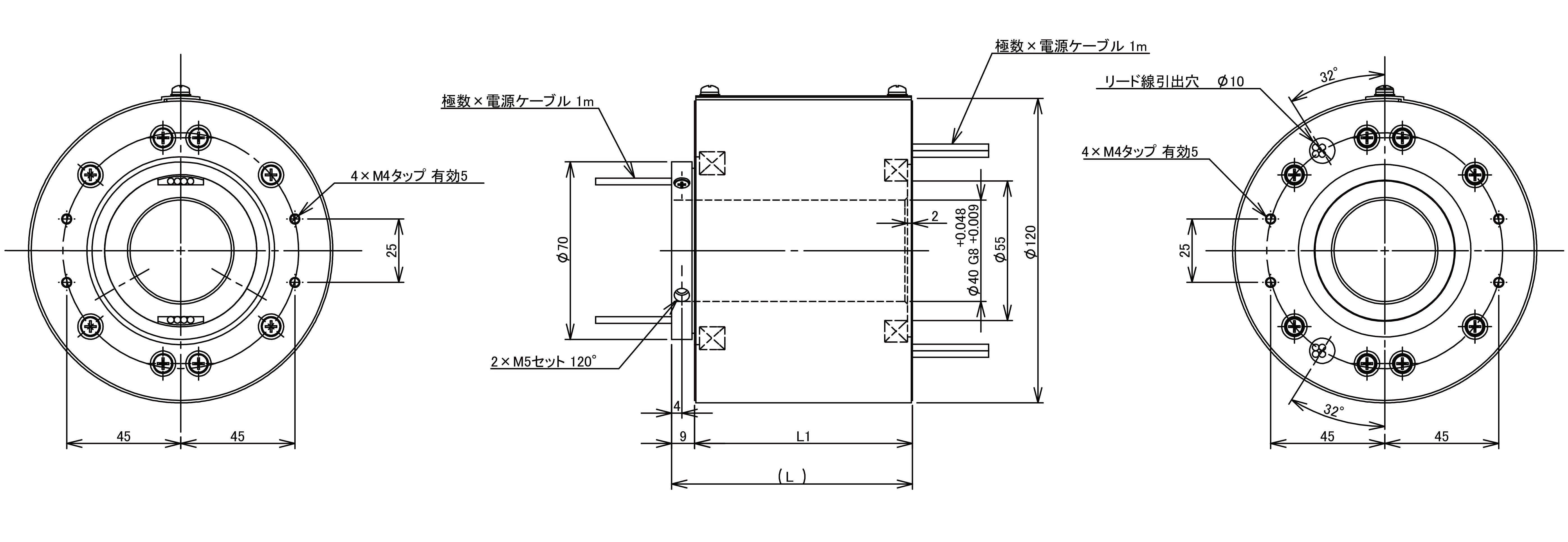

図面PDF
※CADデータのダウンロードは会員登録が必要です。
